昆明凯特立电气自控制图规范

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年12月 第 1 版

适用

所有ACE图纸

共 13 页 第 1 页

第一部分 图面制作

Ø图纸的绘制

1.
每页图框的选择应该根据实际表达需要，原则是尽量清晰的表达出设计本身的意图，不宜过大或过小。电气原理图、自控接线图应使用A3图面。但需要考虑使用A4纸打印时，文字也能比较清晰的显示，从而便于做使用说明书。

常用页图框（影印纸张）有以下几种规格（宽mmX高mm）：

ØA4：210X297

ØA3：420X297

ØA2：594X420

ØA1：871X594

ØA0：1187X841

    以上标准页图框(ACE模板由工程技术部制作后上传于FTP上)请在公司服务器ftp://192.168.1.201(可能会改变，另行通知)上拷取，或直接向同事间索取。

1.
页图框选定后，需要对本页图纸进行描述，此称为描述图框，如下图。

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有ACE图纸

共 13 页 第 2 页

Ø设备索引：即本页需描述的对象，如果需要描述更加明细，请用“/”隔开。如：MCC310/P101，表示为在动力柜MCC310中控制的水泵位号P101。

Ø合同号：请参见ERP合同号。

Ø工程描述：工程名称，请参见合同。

Ø页描述：如“一次图”、“PLC I/O”等。

Ø审定：左起向右第一空格电子档上应填写项目负责人姓名，并由项目负责人审定后在打印出的图纸上的第二空格处签字。

审核：左起向右第一空格电子档上应填写核对人员姓名，并由核对人员核对无误后在打印出的图纸上的第二空格处签字。

制图：左起向右第一空格电子档上应填写设计及制图人员姓名，并由设计制图人员在打印出的图纸上的第二空格处签字。

Ø专业：请注明专业类别，如：电气、自控、仪表、土建、结构等。

Ø图号：图号的命名，请遵行以下规则：

第一字母：代表专业类别，如电气（D）、自控（Z）、仪表（Y）、

    第二字母：代表图纸阶段，如方案（F）、初设（C）、施工（S）、竣工（J）等

    第三、四数定：代表页数，如33代表第33页。

第五字母起：代表本页描述的设备单体，如二泵房（EB）、粗格栅（CG）等

Ø比例：凡是原理性的图纸，与实例物品的长度、距离属性无关的，可以不填写比例。如果涉及到平面布置图、安装制作图等需要填写正确的比例，这样方便现场安装施工人员使用直尺测量换算来计算实际长度、距离等。

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 3 页

1.

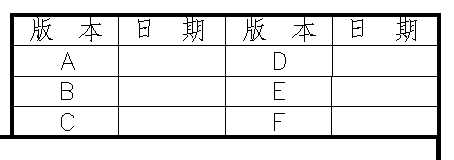

页图框选定后，需要对本页图纸的版本（即更改记录进行描述），见下图。

   如果图纸发生比较重要的修改时，应该修正版本号，以确保并提醒施工人员按新的图纸进行施工。修正时只要在相应的版本号上填写上日期即可。如修改的版本过多，超过F版，可使用堆栈原理，即A版修改记录去掉，从B版开始。依此类推。

1.
字体要求：

CAD字体：样式为：STANDARD ，中文字体采用hzeng，英文字体采用clibd，文字宽度0.7，普通标注文字字高3.0mm，标题字高适当放大，可适当进行调整，同一图面上不宜设置3种以上字高。同一多行文本应使用同一种字体。

1.
图层要求：

图层设置：绘图时应按照对象类别分层，如墙体、标注、管线等不同类别的应在不同图层上绘制，同一层中对象需要设置不同于本层的属性时单独在对象特性中进行修改。

1.
打印要求：

1.1.
打印设置： 工艺图纸

管线   0.45     墙体、基础   0.3

          标注   0.18     中心线及其它 0.13

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 4 页

内框   0.7      外框        0.3

1.1.
打印设置： 电气、自控图纸

          一次回路  0.6   其它        0.13

内框     0.7   外框        0.3

1.1.
出图大小：

出图大小（白图）  项目自用   A4    项目外审   A3

出图大小（蓝图）  项目会审   A3    项目施工   A2

1.
基本应用技巧及作图标准：AUTOCAD ELECTRICAL及AUTOCAD使用方法详细技巧请自行在网上（http://bbs.huishisoft.com/forum.php?mod=forumdisplay&fid=100&page=1或http://au.autodesk.com.cn/QueryPageCourseListAction.do）下载相关视频教材。这些技巧可以不必全部掌握，但是一些必须的技巧是必须要使用的，以下列举部分常用的CAD绘图工具：

1.1.
捕捉：

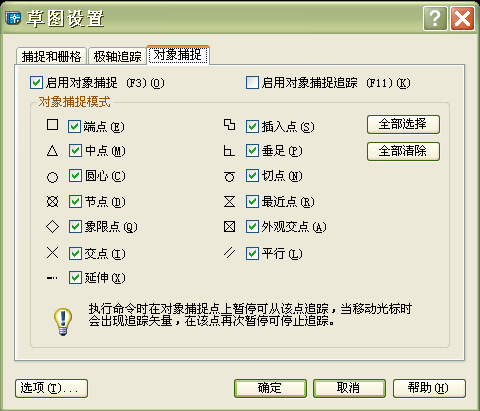

见上图，鼠标右击捕捉，打开“设置”，选择对象捕捉，点击“全部选择”，然后“确定”。见下图：打开捕捉可以方便的连接各种属性点，使用图面更加美观，易于编辑。

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 5 页

1.1.
打断：点击图标或者直接输入TR回车，进入打断命令，然后左键依次选择对象或者右键成批选择对象，选择完毕后点击右键一次退出“对象

选择”，选择要修剪/打断的线段，直到全部修剪完毕。最后右键选择确定退出。注：打断或修剪的对象之间必须是有交点的，否则不成功。

1.1.
延伸：点击图标或者直接输入EX回车，进入延伸命令，然后左键依次选择对象或者右键成批选择对象，选择完毕后点击右键一次退出“对象选择”，选择要延伸的线段，直到全部延伸完毕。最后右键选择确定退出。注：延伸的对象之间必须是没有交点的，否则不成功。当按住：“shift”键时，延伸和打断命令是可以相互切换的。

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 6 页

1.1.
拉伸：点击图标或者直接输入S回车，进入拉伸命令，然后左键选择对象，选择完毕后点击右键一次退出“对象选择”，选择要拉伸的点。

1.1.
缩放：点击图标或者直接输入SC回车，进入比例命令，然后左键选择对象，选择完毕后点击右键一次退出“对象选择”，选择基点，然后输入比例因子或选择参照（R）。当输入比例因子直接回车后缩放；当选择比例参照时，将按照同一起点的两线段长度比例进行缩放。

1.1.
多重复制：点击图标或者直接输入CP回车，进入复制命令，然后左键逐个选择对象或使用右键矩形方框选择多个对象，选择完毕后点击右键一次退出“对象选择”，选择基点，然后选择移动点进行复制。也可以进入复制命令后，输入M进行多重复制，复制完毕后右键退出命令。

1.1.
多段线：点击图标或者直接输入PL回车，进入多段线命令，指定第一段（直线段）起点，输入属性如W（宽度）回车，输入起点宽度回车，输入终点宽度回车，指定线段终点，第一线段完毕。继

续输入第二段（圆弧）起点，输入入属性如A(圆弧)，输入半径R回车，指定终点，第二段完毕。其它段类同，走至右键确认退出完成。

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 7 页

1.1.
镜像：点击图标或者直接输入MI回车，进入镜像命令，然后左键逐个选择对象或使用右键矩形方框选择多个对象，选择完毕后点击右键一次退出“对象选择”，选择镜像的第一个点，选择镜像的第二个点，选择是否删除源对象，是输入 “Y” 回车，不是输入“N”回车。

1.1.

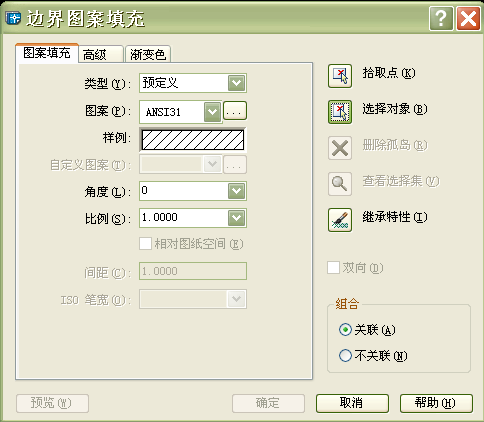

填充：点击图标或者直接输入BH回车，打开“边界图案填充”对话框，如下图：

               选择样例，然后可以通过“拾取点”选择要填充的区域（此区域必须是个闭合的区域，否则不成功），也可以通过“选择对象”选择要

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 8 页

填充的区域（选择的对象必须是个闭合的区域或者是逐一选择的对象能够包含一个封装的区域）。对象选择完毕后，右键确认返回到对话框，此时可以点击“预览”，观看效果。如果满意，直接或键退出完成填充；如果不满意，可以按键盘的“ESC”返回到对话框，根据你的需要修改填充样式或是填充比例（填充图样过密/过稀时），继续“预览”，直到满意为止。

1.1.

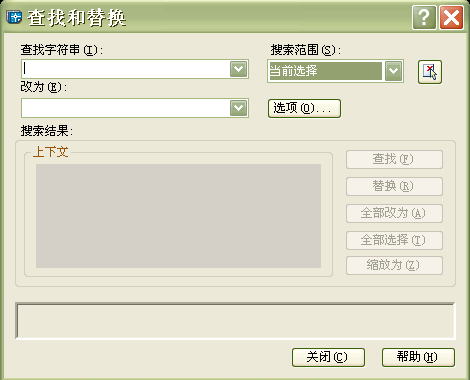

查找/替换：输入find或在“编辑”下拉菜单中选择“查找”打开查找/替换命令，此命令主要应用于查找所做图的文字性的东西。

点击可以在图面中选择要查找的区域，在“查找字符串”中输入要查找的文字，然后点击，查找，即可以在搜索结果中看到相关的文字，当你

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 9 页

需要寻找此文字所在具体方位时，点击缩放为，即可以回到图画文字所在的位置，如果有多个相关文字时，请继续点击查找；如果要对文字进行替换时，请在“改为”中输入你要改为的文字，当你有多个要修改的对象时，可以选择全部改为。

Ø常用电气符号（国标）

    电气符号的表示请参见国标500DX001-1、500DX001-2、500DX001-3。相关电子档请自行下载或向公司相关人员索取。

Ø原理接线图线号及组件代号的命名

1.
原理接线图线号的标定以图号为参照。如DS01图面，则线号100开始至199；如DS11图面，则线号1101～1199。

1.
组件代号应以图号为参照。开关、电源、保险、变压器、变频器、软启动器、避雷器、端子等直接参照图面。

1.
接触器、热过载继电器等主回路保护组件以一次图所在的图面为参照。

1.
中继、时间继电器、电流继电器、电压断电器等带有线圈、辅助触点的控制继电器以线圈所在的图面作为参照。

Ø设备位号的命令名

     设备的位号如果工艺图纸上有标明的，请严格按照工艺图的位号标定。如果工艺图纸上没有标明的，应遵行一定的规则，位号的命名大致分四位表示，如P101A。以下逐一说明：

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 10 页

1.
第一位字母应标明设备的类型：如P（水泵、电机）、C（鼓风机、轴流风机）、M（电动装置）、T（变压器）、MV（电动阀）、AV（气动阀）、YV（电磁阀）、MCC（马达控制中心、控制柜）、CP（控制屏、控制柜）、AIT（分析仪表变送器）、AE（仪表探头）、PIT（压力变送器、压力计）、PSL（压力开关）、LIT（液位计）、LSH/M/L（液位高/中/低）、FIT（流量计）、FSL（流量开关）等。

1.
第二个数字应标明设备所在的单体（可按地点、功能划分）：如污水处理SBR工艺中代表1（粗格栅）、2（细格栅）、3（生化池）、4（鼓风机）、5（紫外消毒）、6（污泥脱水）等

1.
第三至四个数字代表依次序列号，如第一台01，第10台10等。

1.
第五个字母使用在当一个大的单体里分为许多功能相同的小单体时，如V型滤池可能分为多组，那么此时应以字母加以区分。

Ø电缆敷设代号及敷设方式的标示

1.
电缆敷设完毕，检修和维护不可避免的要拆、接电缆，清楚的代号可以让维修人员快捷的找到目标设备电缆。当以上第4条中位号确定后，我们所需的，只是把此位号设备的电缆的功能、类型加以描述，如E+P101。以下说明：

1.1.
当功能是配电/动力电缆时，在位号前加前缀：E+，如果有多根时，可在E前加入序号，如E1+

1.1.
当功能是控制/信号电缆时，在位号前加前缀：K+，如果有多根时，可在K前加入序号，如K1+

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 11 页

1.
电缆敷设方式的简写：

1.1.
线路敷设方法的标注：SC（穿焊接钢管敷设）、MT（穿电线管敷设）、PC（穿硬质塑料管敷设）、CT（电缆桥架敷设）、MR（金属线槽敷设）、PR（塑料线槽敷设）、CP（穿金属软管敷设）、DB（直埋敷设）、TC（电缆沟敷设）、CE（混凝土排管敷设）。

1.1.
导线敷设部位的标注：BC（暗敷在梁内）、A（沿或跨柱敷设）、WS（沿墙内敷设）、WC（暗敷在墙内）、CE（沿顶板敷设）、CC（暗敷在屋面或顶板内）、SCE（吊顶敷设）、FC（地板或地面下敷设）。

1.1.
灯具安装方法的标注：SW（线吊式）、CS（链吊式）、DS（管吊式）、W（壁挂式）、C（吸顶式）、R（嵌入式）、CR（吊顶安装）、WR（墙壁内安装）、S（支架上安装）、CL（柱上安装）、HM（底座安装）

第二部分 图纸深度

标准施工图应该包含但不限于以下内容：

Ø电气施工图

1.
图纸目录

1.
施工设计说明

1.
低压配电一次系统图

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 12 页

1.
二次接线原理图

1.
盘、柜外接端子表

1.
盘、柜开孔尺寸表

1.
盘、柜安装材料表

1.
电力平面布置图

1.
电力电缆及敷设方式清册（此图附CAD样图）

1.
防雷接地平面图（根据需要）

1.
照明平面图及材料表（根据需要）

Ø仪表、自控施工图

1.
图纸目录

1.
施工设计说明

1.
PLC柜、仪表柜接线图

1.
PLC柜、仪表柜端子表

1.
PLC柜、仪表柜材料表

1.
仪表管道流程图（PID图）

1.
网络、监控结构图

1.
I/O清册

1.
自动控制说明

1.
仪表清册

1.
控制、网络电缆及敷设方式清册

主题

电气、自控图纸相关规范

编 号: KTL-TEA111213D01

2011年2月 第 1 版

适用

所有电气自控图

共 13 页 第 13 页

第三部分 图纸保存

Ø图纸管理：

1.
CAD图纸：同一项目的同阶段CAD图纸原则上放于一个文档内，图量大的项目可分为几个文档进行管理。

1.
图纸的命名应该包括明确的版本、阶段、项目名称、最后修改时间，方便检索。如：电气施工图A版100105改。

1.
图纸的存档应该分CAD档和PDF档两种，方便以后图纸的打印。

1.
图纸的宜存档为CAD2004格式，方便图纸的交流及交换。请在CAD作图软件中的“工具”下拉菜单中点击“选项”的文件保存中选择为AUTOCAD2004格式。

Ø图纸的交接：

1.
图纸应在年底全部整理、归档，交专人整理刻盘封存。

1.
图纸资料的调用必须由专人记录、确认。

1.
离职人员在离开公司前必须向交接人员交待清楚，图纸的阶段，以及所负责工程执行情况。

1.
图纸一定要保证其真实性，即与实物的一致性。否则，会对后续人员的工作造成很大的阻力。
